ИСО-1
Измеритель сопротивлений обмоток ИСО-1 предназначен для измерения активного сопротивления цепей, имеющих большую индуктивность (например, обмотки силовых трансформаторов и двигателей), по четырехпроводной схеме, в интервале температур от минус 20°С до плюс 40°С и относительной влажности до 98 %.
Прибор зарегистрирован в Госреестре средств измерений РФ под №21628-01.
Технические характеристики прибора
| Диапазон измерения | Разрешающая способность | Погрешность (% от конечного значения диапазона измерения) | Рабочий ток (максимальный) |
| 2 mΩ | 1 μΩ | 0,2 | 6 A |
| 20 mΩ | 10 μΩ | 0,2 | 6 A |
| 200 mΩ | 100 μΩ | 0,2 | 6 A |
| 2 Ω | 1 mΩ | 0,2 | 2,5 A |
| 20 Ω | 10 mΩ | 0,2 | 250 mA |
| 200 Ω | 100 mΩ | 0,2 | 25 mA |
Прибор имеет шесть пределов измерения - 2 mΩ, 20 mΩ, 200 mΩ, 2 Ω, 20 Ω, 200 Ω.
Номинальный рабочий ток равен 6 А на пределах измерения 2, 20 и 200 mΩ, 2.5 А на пределе 2 Ω, 250 mA на пределе 20 Ω и 25 mA на пределе 200 Ω.
В приборе применяется режим форсированной установки тока насыщения при включении и режим поглощения энергии ЭДС самоиндукции, возникающей при отключении. На время гашения поля при отключении включается звуковая и световая индикация, работающая вплоть до прекращения тока в цепи обмотки.
Питание прибора - от внешнего источника постоянного тока напряжением 12 В 4 А.
Средний потребляемый ток от источника питания:
- до 4 А на пределах 2, 20, 200 mΩ,
- 1,5 А на пределе 2 Ω,
- менее 500 mА на пределах 20 и 200 Ω,
- менее 300 mА при отключенном токе нагрузки и включенном термостате.
Допустимая длина измерительных проводов при сечении не менее 1,5 мм2 определяется величиной предельного суммарного сопротивления прямого и обратного проводника в токовой цепи, которая не должна превышать 1 Ом.
Продолжительность непрерывной работы - 8 часов в сутки.
Прибор выполнен в металлическом экранирующем корпусе.
Габаритные размеры прибора - 250х170х80 мм.
Масса прибора без источника питания - не более 1,6 кг.

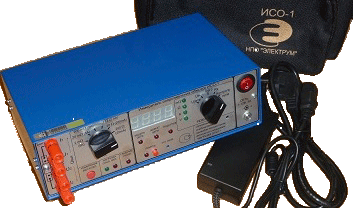

В комплект поставки входят: прибор, сетевой блок питания 12 В, сумка для переноски, руководство по эксплуатации, свидетельство о поверке.
По дополнительному заказу может поставляться внешний аккумуляторный блок питания 12 В.
